Atuação
• Capacidade de comutação: 104 Gbps
• Método de encaminhamento: armazenar e encaminhar
• Tabela de endereços MAC: até 16 mil entradas por dispositivo
• Atualização do endereço MAC: até 512 entradas MAC estáticas
Máximo de 64 bytes máximo Taxa de encaminhamento de pacotes: 77,38 Mpps
• Memória de Buffer de Pacotes: 3 MB por dispositivo
Recursos de Software Empilhamento Virtual
• Gerenciamento IP Único D-Link (SIM)
– Até 32 unidades por pilha virtual
Recursos L2
• Tabela de endereços MAC: até 16K
• Controle de fluxo
– Controle de Fluxo 802,3x
– Prevenção contra bloqueio de HOL
• Jumbo Frames até 9216 bytes
• Protocolo de Árvore Abrangente
– 802.1D STP
– 802,1 w RSTP
– 802.1s MSTP
• filtragem de BPDU
• Restrição de Raiz
• Detecção de Loopback
• Link de agregação
– Compatível com 802.1AX e 802.3ad
• Espelhamento de Portas
– Suporta 1 grupo de espelhamento
– Suporta espelhamento baseado em fluxo de um para um, muitos para um (ACL)

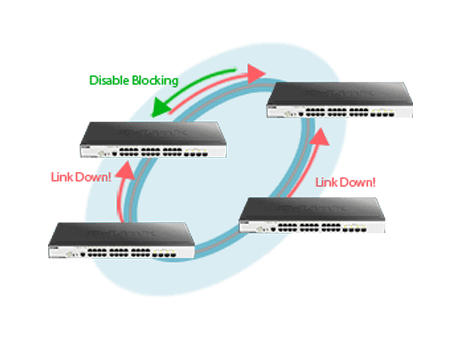

• Comutação de Proteção de Anel Ethernet (ERPS)
• Túnel de protocolo L2 (L2PT)
• Flex Link
Multicasting L2
• Snooping IGMP
– Vigilância IGMP v1 / v2, reconhecimento v3
– Suporta 1024 grupos
– Snooping IGMP baseado em porta / host
– Relatório de supressão
– autenticação IGMP
– Multicast IP limitado (filtragem IGMP)
• Snooping MLD
– MLD v1, consciência MLD v2
– Suporta 1024 grupos
– Snooping MLD baseado em porta / host
VLAN
• grupo VLAN
– máx. 4094 VLAN
• VLAN baseada em porta
• VLAN baseada em MAC
• GVRP
– máx. 255 VLANs dinâmicas
• VLAN de protocolo 802.1v
• VLAN dupla (Q-in-Q)
– Q-in-Q baseado em porta
• 802.1Q marcou VLAN
• VLAN ISM
• Tradução de VLAN
• Entroncamento de VLAN
• Espelhamento de VLAN
• RSPAN
• VLAN de voz
• VLAN privada
Recursos L3
• máx. 1024 entradas ARP
– Suporta 255 entradas ARP estáticas
• ARP gratuito
• Descoberta de vizinho IPv6 (ND)
• 16 interfaces IP
• Rota Padrão
• rota estática
– 64 rotas estáticas IPv4
– 32 rotas estáticas IPv6
Qualidade de Serviço (QoS)
• CoS baseado em
– Porta de switch
– prioridade 802.1p
– ID da VLAN
– Endereço MAC
– EtherType
– endereço IPv4 / IPv6
– DSCP
– ToS
– tipo de protocolo
– porta TCP / UDP
– Classe de tráfego IPv6
– Etiqueta de fluxo IPv6
– Conteúdo do pacote definido pelo usuário
• controle de largura de banda
– Baseado em porta (ingresso, granularidade mínima de 64 Kbps)
– Baseado em fluxo (entrada, granularidade mínima de 64 Kbps)
– Controle de largura de banda da fila de saída (granularidade mínima de 64 Kbps)
• Manipulação de Filas
– Fila de prioridade estrita (SPQ)
– Robin Redondo Ponderado (WRR)
– SPQ + WRR
• 8 filas por porta
Lista de controle de acesso (ACL)
• ACL baseado em
– Porta de switch
– prioridade 802.1p
– ID da VLAN
– Endereço MAC
– EtherType
– endereço IPv4 / IPv6
– Classe de tráfego IPv6
– Etiqueta de fluxo IPv6
– DSCP
– ToS
– tipo de protocolo
– porta TCP / UDP
– Conteúdo do pacote definido pelo usuário
• Até 1024 regras de acesso de ingresso
• ACL baseada em tempo
• estatísticas ACL
• filtragem de interface da CPU
Segurança
• SSH v1 / v2
• SSL v1 / v2 / v3
• Segurança Portuária
– Até 64 endereços MAC por porta
• Controle de broadcast / multicast / unicast storm
• IP-MAC-Port Binding (IMPB)
– inspeção ARP
– inspeção IP
– snooping DHCP
– snooping DHCPv6
– Guarda do DHCPv6
– Guarda de propagação de rotas IPv6 (RA)
– Rastreamento de ND IPv6
– inspeção IPv6 ND
• segmentação de tráfego
• D-Link Safeguard Engine
• filtragem de pacotes de controle L3
• filtragem NetBIOS / NetBEUI
• triagem do servidor DHCP
• filtragem de cliente DHCP
• prevenção de spoofing ARP
• proteção contra ataques BPDU
• Prevenção de ataques de DoS
AAA

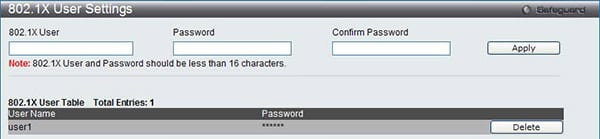

• 802,1X
– Controle de acesso baseado em porta
– Controle de acesso baseado em host
– Atribuição de VLAN dinâmica
Controle de acesso baseado em MAC (MAC)
– Controle de acesso baseado em porta
– Controle de acesso baseado em host
– Atribuição de VLAN dinâmica
• Controle de acesso baseado na Web (WAC)
– Controle de acesso baseado em porta
– Controle de acesso baseado em host
– Atribuição de políticas ao WAC orientado por identidade
– Failover do banco de dados de autenticação
• Microsoft® NAP (IPv4)
• VLAN Convidado

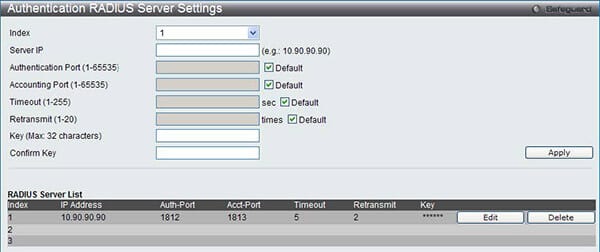

• RAIO
• contabilidade RADIUS
• TACACS
• TACACS +
• XTACACS +
• host confiável
• conta de usuário de quatro níveis
• Autenticação composta
OAM
• Diagnóstico de Cabo
• 802.3ah Ethernet Link OAM
• Gerenciamento de falhas de conectividade do 802.1ag (CFM)
• Detecção de Link Unidirecional D-Link 802.3ah (DULD)
• Y.1731 OAM 2
• sFlow
Operações, Administração e Gerenciamento (OAM)
• Diagnóstico de cabos
• 802.3ah Ethernet Link OAM
• Morrer Gasp
• Gerenciamento de falhas de conectividade do 802.1ag (CFM)
• Y.1731 OAM
Outras Normas e Funções Portuárias
• IEEE 802.3 10Base-T
• IEEE 802.3u 100Base-TX
• IEEE 802.3ab 1000Base-T
• IEEE 802.3z 1000Base-X
• Controle de fluxo IEEE 802.3x para modo full-duplex, negociação automática
Cabos de rede
• Cat. UTP 5, cat. 5e (100 m máx.); EIA / TIA-568 100-ohm STP (100 m máx.)
Completo / Half-duplex
• Half / full-duplex para 10/100 Mbps e full-duplex para velocidades de 1000 Mbps
Intercâmbio de interface de mídia
• Auto ou configurável MDI / MDIX
